可掀开式高涨力板材专用三机一体式开卷整平送料机

可掀开式高涨力板材专用三机一体式开卷整平送料机

可掀开式高涨力板材专用三机一体式开卷整平送料机
可掀开式高涨力板材专用三机一体式开卷整平送料机可掀开式高涨力板材专用三机一体式开卷整平送料机可掀开式高涨力板材专用三机一体式开卷整平送料机可掀开式高涨力板材专用三机一体式开卷整平送料机
Categories伺服开卷整平送料机GLK系列
BrandChance Move Machinery Manufacturer
ModelGLK4-H
FOB port深圳
Update TimeMar 29,2024
Detail Information
产品描述

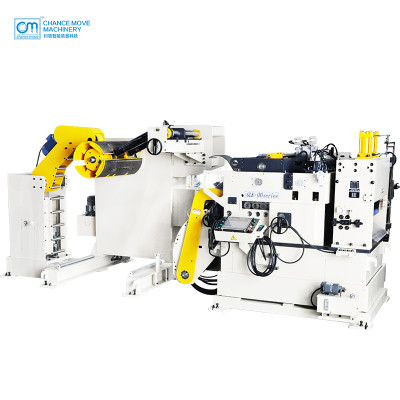

GLK4-H 可掀开式高涨力板材专用三机一体式开卷整平送料机
产品特点
1.创新的机械结构,使全机所需空间缩至最小。

2.操作面板采用彩色液晶显示器,大尺寸的触摸屏,高清晰的操作画面,配合操作安全系统,即便是初次使用者也能安心操作。

3.健全的操作系统人性化设计,将准备工作缩短,先进的自动诊断系统,协助操作者快捷掌控本机的卓越性能。

4.采用进口伺服系统,确保高精度送料。

5.送料滚轮及整平滚轮经特殊热处理,硬度高(HRC62°)耐磨,寿命长。

6.特别为强力厚板而设计的上下整平背压滚轮组,可达到保证的应力消除效果。

7.将安全系数增强一倍的设计理念,令设备安全使用寿命更加延长。

8.多样的几种选择,更适合冲床大小及作业的需求。若有特殊规格需求,本公司亦可承制。
1.台车
把材料安全平稳地移动到开卷机主轴扩缩结构上,在开卷时用来托起材料,方便料带能够顺利地进入整平机,台车装备防止料卷倾倒机构,用于移动较窄料卷。

2.料架主轴
将料卷内径固定在扩缩部位,并且根据要求把材料按照要求做间隙性转动的放料的平台

3.压料臂
运行中压紧材料,防止料卷散料,自动运行过程中,压料轮会随着材料外径的改变自动调整速度,使压料轮与料卷的线速度完全匹配,杜绝料卷的散开。

4.入料口
用于材料料头进入整平机的导正,使材料平顺地进入整平机构


5.控制面板
主要电气采用日本进口安川伺服马达及整套三菱控制系统,以及进口触摸屏、PLC及变频器。操作面板控制按钮采用日本富士等知名产品。

6.整平部分
对材料进行整平工作,并按照要求做定尺送料的机构,上整平轮组可掀开结构,掀开时可进行滚轮表面清洗工作。

7.液压装置

8.出料口托料架
用于定尺送料后与模具之间的平顺传送,托料架上安装优质进口耐磨福来轮

9.涂油装置
用于材料表面的涂油工作,并且涂油量以及涂油间隔实现电子控制以及可调式

规格参数
型号
GLK04-600H
GLK04-800H
GLK04-1000H
GLK04-1300H
适用材料宽度mm)

70-600
70-800
70-800
70-1300
适用材料厚度mm)

0.6-6.0
0.6-6.0
0.6-6.0
0.6-6.0
最大料重(kg)
5000
5000/7000
7000
7000
卷料内径(mm)
508
508
508
508
最大卷料外径 (mm)
1400
1400
1400
1400
最大送料长度(mm)
~500※
~500※
~500※
~500※
送料速度(m/min)
16-24
16-24
16-24
16-24
矫正滚轮
上5/下4
上5/下4
上5/下4
上5/下4
送料滚轮
1组
1组
1组
1组
伺服马达 (kw)
AC7.5
AC11
AC11
AC15
料架扩张方式
油压
油压
油压
油压
使用电压(V)
2.2
2.2  3.7
3.7
3.7
料架马达(kw)
200/220
200/220
200/220
200/220
使用空气压 (Mpa)
0.49
0.49
0.49
0.49
矫正能力
型号
GLK04-600H
GLK04-800H
GLK04-1000H
GLK04-1300H
板厚(mm)
0.8~2.3
600
800
1000
1000
2.5
933
933
2.8
920
920
3.2
714
714
714
4.0
457
457
457
457
4.5
361
361
361
361
5.0
293
293
293
293
4.56.0
203
203
203
203
上表中的降服点应力为245N/mm²
矫正能力
型号
GLK04-600H
GLK04-800H
GLK04-1000H
GLK04-1300H
板厚(mm)

2.5
255
252
250
146
2.8
205
203
202
199
3.2
177
175
174
171
4.0
138
136
135
133
4.5
120
119
118
116
5.0
106
105
104
103
6.0
81
81
81
81

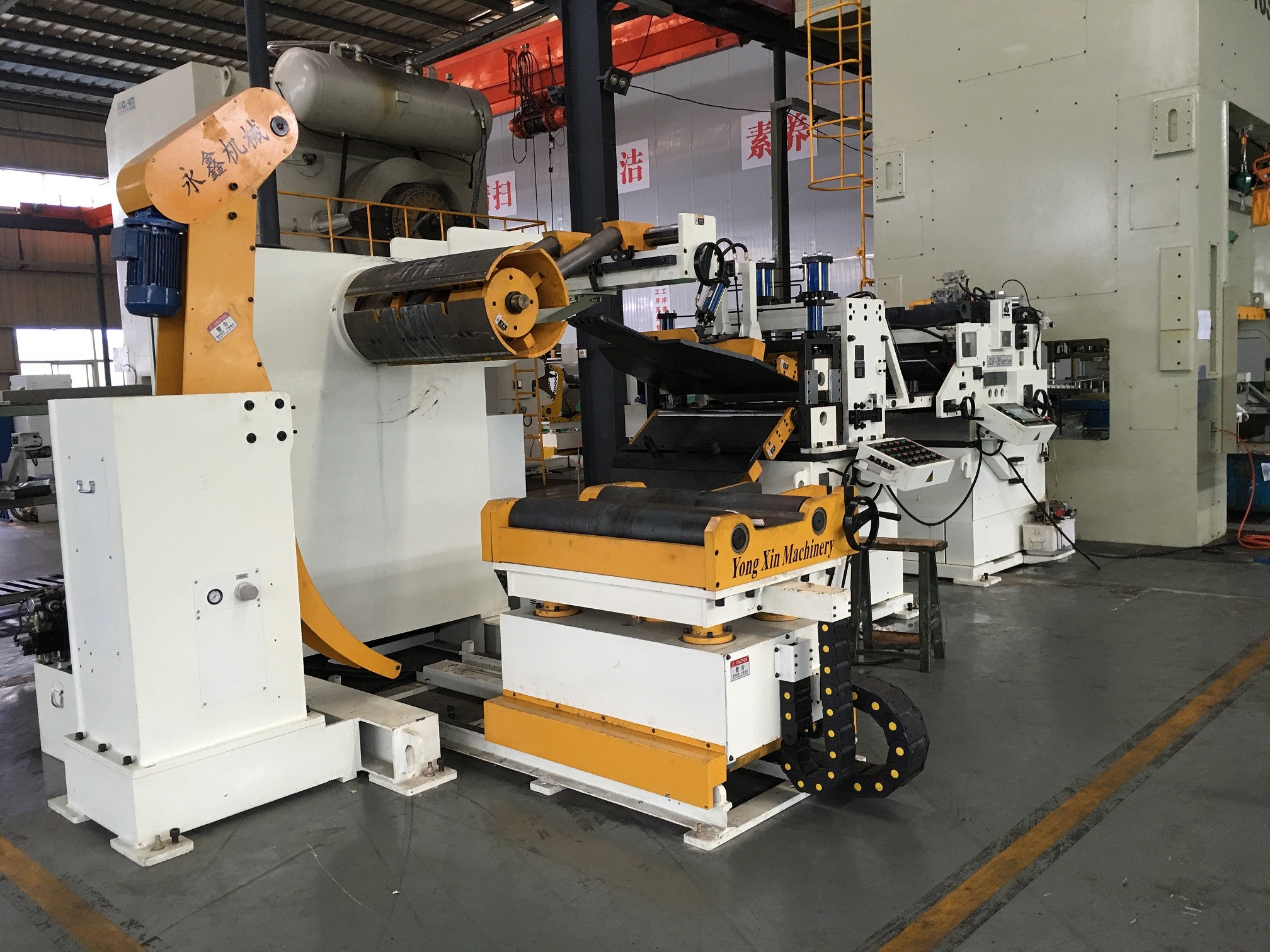

案例
GLK4-600H成都长瑞
GLK4-800H-J重庆凯安
GLK4-1000H长春CAPP
GLK4-1300H-J武汉新途
